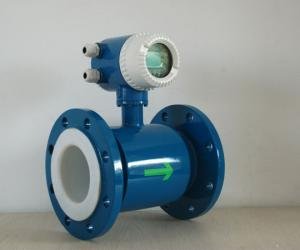

電磁流量計的安裝應符合下列規定: ; j/ N4 V/ a- T3 x 1 流量計外殼、被測流體和管道連接法蘭三者之間應做等電位連接,并應接地。 $ M1 ^3 c+ F( OJTLDED系列電磁流量計
2 在垂直的管道上安裝時,被測流體的流向應自下而上,在水平的管道上安裝時,兩個測量電極不應在管道的正上方和正下方位置。 4 h) m2 n. P6 ^+ j" n3 F* V
3 流量計最小直管段的要求:上游5DN,下游2DN(DN為管道的通經)。8 A9 ^7 |' I8 Y( h$ g 4 安裝時保證螺栓、螺母與管道法蘭之間留有足夠的空間,便于裝卸。 3 F [& v2 N9 X: G) n3 T. z& {
5 對于污染嚴重的流體的測量,電磁流量計應該安裝在旁路上。 # a; J9 X2 z% f孔板流量計http://www.jsjhjt.net
6 要避免安裝在強電磁場的場所。 0 I# ?. P$ X* D9 p8 j* o
7 電磁流量計的測量管必須保證滿管。2 {$ L# `% c- T1 P2 P% g0 I 8 保證流量計的正負方向或箭頭方向與介質流向一致。 |
電磁流量計的測量原理不依賴流量的特性,如果管路內有一定的湍流與漩渦產生在非測量區內(如:彎頭、切向限流或上游有半開的截止閥)則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度,這時則應采取一些措施以穩定流速分布: - N. D0 U- v: M. W% [
a. 增加前后直管段的長度;
0 z9 u: v* D: p! h+ X+ K
b. 采用一個流量穩定器;
, s! p! i: ]; P
c. 減少測量點的截面。
* V' H; y) Q7 B
1.對外部環境的要求7 d3 N6 S1 e8 G- T' `
a.流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所,若必須安裝時,須有隔熱、通風的措施。
: p) b" z- ?) R5 F1 D
b.流量計最好安裝在室內,若必須安裝于室外,應避免雨水淋澆,積水受淹及太陽暴曬,須有防潮和防曬措施。
+ O* z$ t' \$ ?- A: y c.流量計應避免安裝在含有腐蝕性氣體的環境中,必須安裝時,須有通風措施。 $ Y& x% Z/ Q+ Q1 U1 t* v) t
d.為了安裝、維護、保養方便,在流量計周圍需有充裕的安裝空間。 ; M- X" N; K x( V" l3 y! B b
e.流量計安裝場所應避免有磁場及強振動源,如管道振動大,在流量計兩邊應有固定管道的支座。 超聲波流量計http://www.jhjtyb.com/
8 r( M W! @( {( T8 n8 Z
2. 管道式電磁流量計
1 a! x7 ?; V, s j' ?, K
2.1 對直段的要求
# ~* U8 t8 a P: w# O- T
為了改善渦流與流場畸變的影響,流量計安裝的前、后直管段長度有一定要求,否則會影響測量精度(也可安裝整流器,盡量避免在靠近調節閥和半開閥門之后安裝)。
# r3 G. s$ T9 h . Z- ?6 y! y: L
標準管道式 1 f, P' }8 i+ f' t+ F \% B7 h/ {
管道安裝類型 前直管道L 后直管道S6 O8 L3 L2 D, N2 Q) Q! y: Q' P+ w
水平管 5D 3D' R9 B1 o# }, J' U; {- F [
彎管 10D 5D5 Y4 f3 e0 f4 T( R
擴口管 10D 5D) B% I5 g T9 X) B+ X
閥門下游 10D 5D
+ u. |. E0 j! b收縮管 5D 2D
$ s' m& S7 ]9 x泵下游 15D 5D+ H% e: Q$ o) f
混合液 30D 3D
