參考報價：	面議	型號：	雙遠心透鏡
品牌：	海洋光學	產地：	美國
關注度：	729	信息完整度：
樣本：		典型用戶：	暫無
價格范圍	5萬-10萬

咨詢留言在線咨詢

400-6699-117轉1000

AI問答

可以做哪些實驗，檢測什么？可以用哪些耗材和試劑？

產品簡介產品推薦

用于機器視覺的雙遠心透鏡

（1）雙遠心透鏡能夠在整個景深范圍內提供不變的放大率
（2）可選放大率：0.051X, 0.128X, 0.243X, 0.528X, 1.00X 或者 2.00X
（3）兼容帶可達2/3英寸探頭的C型安裝相機
（4）每個透鏡都帶各自的測量和性能數據一起發貨
         Thorlab已經和Navitar公司合作設計一系列機器視覺應用下的遠心透鏡。有了雙遠心透鏡，物空間和像空間的放大率就都不取決于在視場中的距離（景深范圍內）或者位置。這個特點非常適合機器視覺應用：在測量面積時，一個遠心透鏡能不用考慮物距或位置的變化，得到相同的測量結果。關于遠心透鏡的詳細信息以及它們和標準透鏡的區別，請見遠心透鏡教程標簽。
         Thorlabs供應0.128X和0.528X兩種放大率的遠心透鏡。每一個透鏡都有一個可變光闌改變f/#值。此類透鏡設計用于2/3英寸探頭，比如科學CCD相機上的探頭。其它CCD和CMOS相機中小于2/3英寸的探頭也能使用此類透鏡，但是視場有所減小（其它規格探頭的視場值可以在規格標簽中找到）。透鏡外殼的外邊帶有C型安裝（1.000英寸-32）螺紋，也兼容我們的相機。使用SM1A10螺紋適配器，C型安裝能連接上內或外SM1（1.000英寸-40）螺紋使之兼容我們的透鏡套筒或其他SM1螺紋安裝座。
         每一個透鏡都有詳細測試報告展，給出準確規格和透鏡圖表；下表中可獲取PDF報告示例。圖表展示的典型性能有場曲率、畸變、相對照度和調制轉移函數（MTF），詳見上面的曲線標簽。
         請注意，由于MVTC23005和MVTC23013的大小和重量，用戶必須小心地適當安裝并支撐這些透鏡。

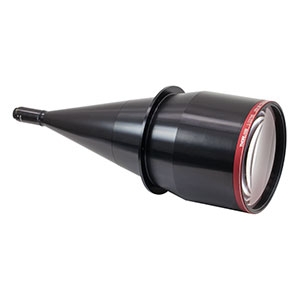

MVTC23005 - 0.051X雙遠心C型安裝相機透鏡，用于規格2/3英寸探頭 MVTC23005b

Depth of Field for MVTC23005 0.051X Telecentric Lens
f/#	Depth of Field
7.7	±260 mm
11	±370 mm
16	±540 mm
22	±740 mm

Field of View for MVTC23005 0.051X Telecentric Lens
Sensor Format	Field of View (Full)
1/3"	118 mm
1/2"	156 mm
1/1.8"	174 mm
2/3"	214 mm

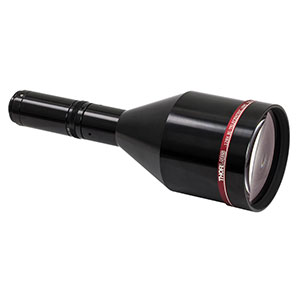

MVTC23013 - 0.128X雙遠心C型安裝相機透鏡，用于規格2/3英寸探頭 MVTC23013

Depth of Field for MVTC23013 0.128X Telecentric Lens
f/#	Depth of Field
6.2	±15 mm
12	±25 mm
18	±40 mm
22	±50 mm

Field of View for MVTC23013 0.128X Telecentric Lens
Sensor Format	Field of View (Full)
1/3"	47.0 mm
1/2"	62.7 mm
1/1.8"	70.0 mm
2/3"	86.2 mm

MVTC23024 - 0.243X雙遠心C型安裝相機透鏡，用于規格2/3英寸探頭 MVTC23024

Depth of Field for MVTC23024 0.243X Telecentric Lens
f/#	Depth of Field
6.5	±11 mm
12	±20 mm
18	±30 mm
22	±37 mm

Field of View for MVTC23024 0.243X Telecentric Lens
Sensor Format	Field of View (Full)
1/3"	24.7 mm
1/2"	32.9 mm
1/1.8"	37.0 mm
2/3"	45.2 mm

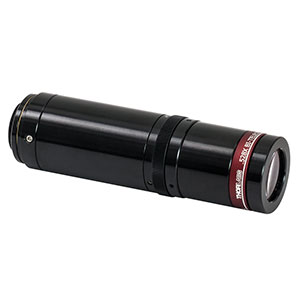

MVTC23053 - 0.528X雙遠心C型安裝相機透鏡，用于規格2/3英寸探頭 MVTC23053

Depth of Field for MVTC23053 0.528X Telecentric Lens
f/#	Depth of Field
4.6	±1 mm
7	±1.15 mm
12	±1.5 mm
22	±2.5 mm

Field of View for MVTC23053 0.528X Telecentric Lens
Sensor Format	Field of View (Full)
1/3"	11.4 mm
1/2"	15.1 mm
1/1.8"	16.9 mm
2/3"	20.8 mm

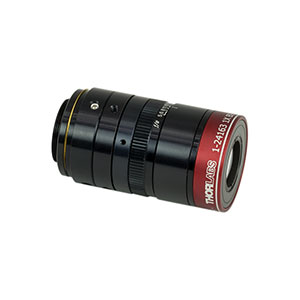

MVTC23100 - 1.00雙遠心C型安裝相機透鏡，用于規格2/3英寸探頭 MVTC23100

Depth of Field for MVTC23100 1.00X Telecentric Lens
f/#	Depth of Field
5.6	±0.9 mm
8	±1.3 mm
11	±1.8 mm
16	±2.6 mm
Field of View for MVTC23100 1.00X Telecentric Lens
Sensor Format	Field of View (Full)
1/3"	6.0 mm
1/2"	8.0 mm
1/1.8"	8.3 mm
2/3"	11.0 mm

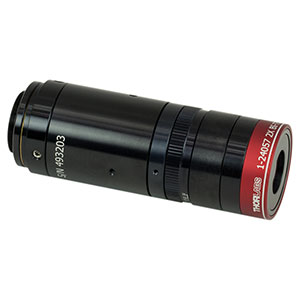

MVTC23200 - 2.00X雙遠心C型安裝相機透鏡，用于規格2/3英寸探頭 MVTC23200

Depth of Field for MVTC23200 2.00X Telecentric Lens
f/#	Depth of Field
3.7	±0.3 mm
8	±0.6 mm
16	±1.3 mm
32	±2.6 mm
Field of View for MVTC23200 2.00X Telecentric Lens
Sensor Format	Field of View (Full)
1/3"	3.0 mm
1/2"	4.0 mm
1/1.8"	4.2 mm
2/3"	5.5 mm

Key Specificationsa
Item #	MVTC23005b	MVTC23013	MVTC23024	MVTC23053	MVTC23100	MVTC23200
Magnification	0.051X	0.128X	0.243X	0.528X	1.00X	2.00X
Working Distancec	530 mm	176 mm	103 mm	44 mm	62.2 mm	55.9 mm
Depth of Fieldd	±260 mm	±15 mm	±11 mm	±1 mm	±0.9 mm	±0.3 mm
Field of View for 2/3" Format Sensor (Full)e	214 mm	86.2 mm	45.2 mm	20.8 mm	11 mm	5.5 mm
Modulation Transfer Function (MTF)f	>51%	>55%	>51%	>51%	>42%	>39%
Sample Test Report
Lens Mount	C-Mount (1.000"-32)
Lens Lengthg,h	24.84" (630.8 mm)	11.13" (282.8 mm)	6.36" (161.6 mm)	5.29" (134.4 mm)	2.58" (65.6 mm)	4.05" (102.9 mm)
Lens Housing Diameter at Largest Pointh	?9.44" (?239.8 mm)	?4.06" (?103.0 mm)	?2.60" (?66.0 mm)	?1.45" (?36.8 mm)	?1.48" (?37.7 mm)	?1.48" (?37.7 mm)
Weight	13.0 kg (28.7 lbs)b	1.7 kg (3.7 lbs)	0.61 kg (1.34 lbs)	0.7 kg (1.5 lbs)	0.18 kg (0.40 lbs)	0.26 kg (0.56 lbs)

完整規格請查看規格標簽。
MVTC23005裝載在耐重手提箱內。
工作距離定義為從第一個透鏡表面到景深中心。
設定在20 lp/mm，50% MTF, 通光孔徑。
視場規定為沿探頭對角線方向。其它規格探頭的視場值可以在規格標簽中找到。
設定在70 lp/mm，穿過視場。
不包括C安裝座
詳細信息請點擊產品編號旁邊的紅色文件標簽。

Item #	MVTC23005	MVTC23013	MVTC23024	MVTC23053	MVTC23100	MVTC23200
Magnification	0.051X	0.128X	0.243X	0.528X	1.00X	2.00X
Magnification Error	± 1%	± 2%	± 1%	± 1%	± 1%	± 1%
Image Diagonal	11 mm (2/3" Format)
Working Distancea	530 mm	176 mm	103 mm	44 mm	62.2 mm	55.9 mm
Depth of Fieldb	±260 mm	±15 mm	±11 mm	±1 mm	±0.9 mm	±0.3 mm
Working f/#c	f/8	f/7	f/8	f/7	f/11	f/11
System f/#	f/7.7 - f/22	f/6.2 - f/22	f/6.5 - f/22	f/4.6 - f/22	f/5.6 - f/16	f/3.7 - f/32
Field of View for 2/3" Format Sensor (Full)d	214 mm	86.2 mm	45.2 mm	20.8 mm	11 mm	5.5 mm
Telecentricity	0 ± 0.03°	0 ± 0.01°	0 ± 0.04°	0 ± 0.17°	0 ± 0.04°	0 ± 0.02°
Max Distortion	0 ± 0.03%	0 ± 0.01%	0 ± 0.02%	0 ± 0.035%	0 ± 0.002%	0 ± 0.01%
Modulation Transfer Function (MTF)e	>51%	>55%	>51%	>51%	>42%	>39%
Coherent Transfer Function (CTF)e	>63%	>67%	>63%	>62%	>54%	>49%
Image NA	0.0614	0.071	0.062	0.071	0.045	0.045
Object NA	0.00315	0.0091	0.015	0.038	0.045	0.090
Lateral Color	R-G: < 1.7 μm B-G: < 0.08 μm	R-G: < 2.8 μm B-G: < 1 μm	R-G: < 1 μm B-G: < 1 μm	R-G: < 3 μm B-G: < 1 μm	R-G: < 1.7 μm B-G: < 0.05 μm	R-G: < 2.3 μm B-G: < 0.4 μm
Average Transmittance	96%f	97%f	97%f	97%f	94%f	93%g
Lens Mount	C-Mount (1.000"-32)
Lens Lengthh,i	24.84" (630.8 mm)	11.13" (282.8 mm)	6.36" (161.6 mm)	5.29" (134.4 mm)	2.58" (65.6 mm)	4.05" (102.9 mm)
Lens Housing Diameter at Largest Pointi	?9.44" (?239.8 mm)	?4.06" (?103.0 mm)	?2.60" (?66.0 mm)	?1.45" (?36.8 mm)	?1.48" (?37.7 mm)	?1.48" (?37.7 mm)
Lens Weight	13.0 kg (28.7 lbs)	1.7 kg (3.7 lbs)	0.61 kg (1.34 lbs)	0.7 kg (1.5 lbs)	0.18 kg (0.40 lbs)	0.26 kg (0.56 lbs)

工作距離定義為從第一個透鏡表面到景深中心。
設定在20 lp/mm, 50% MTF, 通光孔徑。不同通光孔徑的景深由下表給出。
工作f/#值用于決定其它規格除非其它特別說明。
視場規定為沿探頭對角線方向。其它規格探頭的視場值可以在下表中找到。
定為70 lp/mm，橫穿視場。
定為460 nm - 630 nm.
定為486 nm - 656 nm.
不含帶螺紋的C型安裝座。

雙遠心透鏡信息由江陰韻翔光電技術有限公司為您提供，如您想了解更多關于雙遠心透鏡報價、型號、參數等信息，歡迎來電或留言咨詢。

注：該產品未在中華人民共和國食品藥品監督管理部門申請醫療器械注冊和備案，不可用于臨床診斷或治療等相關用途
