羅德NRT-Z14定向功率傳感器探頭

羅德NRT-Z14定向功率傳感器探頭

深圳市超利電子科技 廖 18320894501

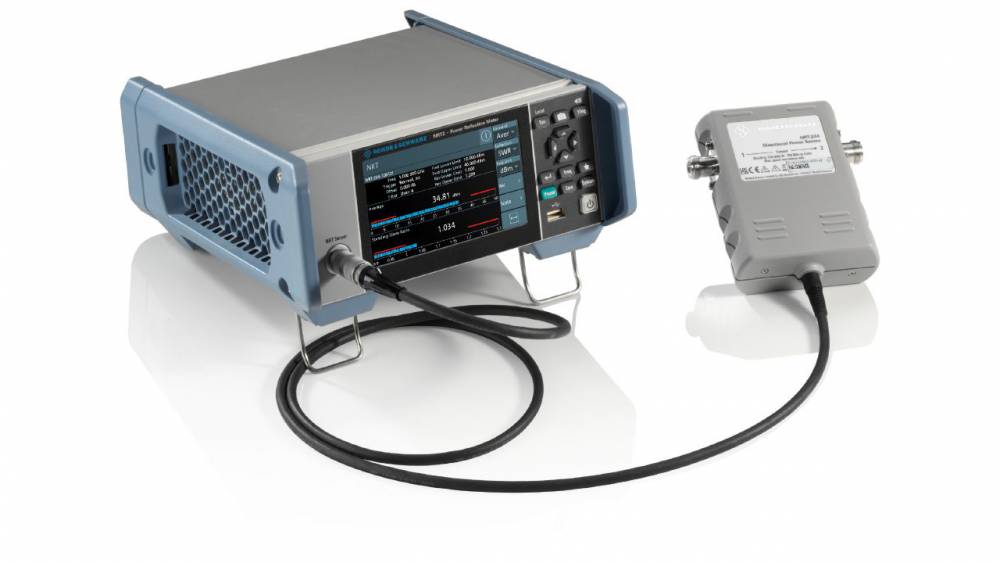

羅德與施瓦茨NRT-Z14定向功率傳感器，搭配羅德NRT或者NRT2功率計使用，用于開發中的功率和反射測量。

主要功能：

R&S NRT-Zxx電源傳感器支持以下測量值：

平均功率(RMS值）：

返回任何類型的測量信號調制、未調制或多個載波的功率平均值。

峰值包絡功率（PEP）和峰值系數：

這兩個參數都提供了調制包絡線的峰值功率信息，并描述了發射機輸出級的超速特性。功率傳感器輸

出峰值因子測量結果為峰值包絡功率（PEP）與平均功率的比值。在基本單元或R&S虛擬NRT的圖形用戶界面中，

波峰因子以dB為單位以對數比顯示。測量使用可通過幾個步驟可調的視頻帶寬進行，因此即使是短時間和高功率的峰值也可以確定。

平均爆發力：

用于測量基于平均功率和占空比的調制和非調制脈沖。占空比可由功率傳感器自動定義或確定。

互補累積分布函數（CCDF）：

測量峰值包絡功率超過預設閾值的概率，從而可以確定具有未知包絡的信號的振幅分布。

電壓駐波比（VSWR）、反射系數、返回損耗：

這些參數提供了關于負載匹配的信息。功率傳感器從正向和反向方向的平均功率測量中得到這些參數。

在功率測量所需的技能和經驗取決于所使用的操作概念。主要的應用是對發射機系統的連續監測和使用數字調制的功率測量。

需要對預期的應用程序和測試設置有深刻的了解

NRT主要特點

? 頻率范圍 200 kHz～4 GHz
? 無需衰減器，測量功率zui大可達2000 W
? 可以同時測量發射和反射功率
? 內置性能的定向耦合器，確保的測量結果
? 測量峰值功率、峰均比、平均突發功率以及CCDF（互補累積分布函數）
? 兼容所有主要數字標準，例如GSM/EDGE, WCDMA,cdmaOne, CDMA2000, PHS, NADC, PDC, TETRA, DECT,DAB, DVB-T
? NRT-Z功率探頭可以連接主機或者電腦

?? 探頭屏蔽性能好，具有很強的抗干擾能力
? 主機遠程控制連接線可延長至500米，有效保護人員安全
? 可選擇在源端或負載端進行測量
? 支持溫度補償、線性化、調零和頻率響應修正
