出售出租ZVA40矢量網絡分析儀

出售出租ZVA40矢量網絡分析儀

深圳市超利電子科技 廖 18320894501

羅德與施瓦茨網絡分析儀ZVA40 ZVA 系列產品屬于矢量網絡分析儀，*多可支持 4 個信號源，

可以地測量高達110 GHz 的信號。 需要對高性能、多功能型有源或無源組件和模塊進行要求的測量時，

該系列產品是理想的選擇。 其高頻型產品的頻率范圍*大可擴展至 500 GHz。

 ZVA40，是一款頻率范圍從10MHz到 40GHz的全新向量網絡分析儀。這款高階的網

絡分析儀可執行主動、被動組件 的量測，也可應用于雷達、衛星領域的天線量測，的

輸出功率值高于18dBm， 動態范圍超過150dB，每個測量點的速度高達3.5μs，適用微波頻段測試。

R&S?ZVA 已經成為解決絕大多數挑戰性應用的里程碑式產品：

臺頻率可高達 67 GHz，并且含兩路內部源的矢量網絡分析儀，可以地對放大器和混頻器進行測量

 線性和非線性放大器和混頻器測量：
對混頻器變頻損耗的矢量誤差校正幅度和相位進行測量
 對帶內置本振的群延時和相對相位進行測量
 對混頻器的變頻損耗和互調進行測量
 對放大器進行互調和 Hot S 參數進行測量
 脈沖測量：
臺中頻帶寬高達 30 MHz 的矢量網絡分析儀，用于對工作頻率高達 67 GHz的放大器和混頻器進

行脈沖測量（詳細內容請參見“應用”和“選件”）
對脈寬小于 50 ns 的脈沖信號進行分辨率高達 12.5ns 的脈沖包絡測量
 頻率和功率掃描式的脈內測量
臺工作頻率高達 50 GHz 、可以產生相位相干信號的矢量網絡分析儀
 采用真差分模擬，可以、簡便地測試平衡待測設備
 輸入到DUT 參考面上的信號的幅值和相位關系支持用戶自定義
 校準

 多功能校準技術：TOSM、TRL/LRL、TOM、TRM、TNA 和 UOSM
 方便、快捷的矢量混頻器校準功能和帶有“未知通路”校準 UOSM的“適配器去除功能”

R＆S ^? ZVA樹立了新的標準，在測量速度：大IF帶寬為1 MHz（可選：5/25 MHz的規格，

用選件R＆S ^? ZVA-K17/K7的的）和快速合成相結合，產生較短的測量時間，從而高通量在手

動調整和自動生產序列。在CW模式下，每個測試點的測量時間小于3.5微秒，超過200個測試點的頻

率掃描時間不超過5毫秒（在一定條件下所指定的數據表中）。

由于分析儀的寬動態范圍和低相位噪聲，這種速度上的優勢不妥協的測量精度。超過100個獨立

的通道和配置R＆S ^? ZVA的痕跡，你可以執行全面的功能測試復雜的組件，在最短的時間內。不再需要費時加載新的儀器設置。

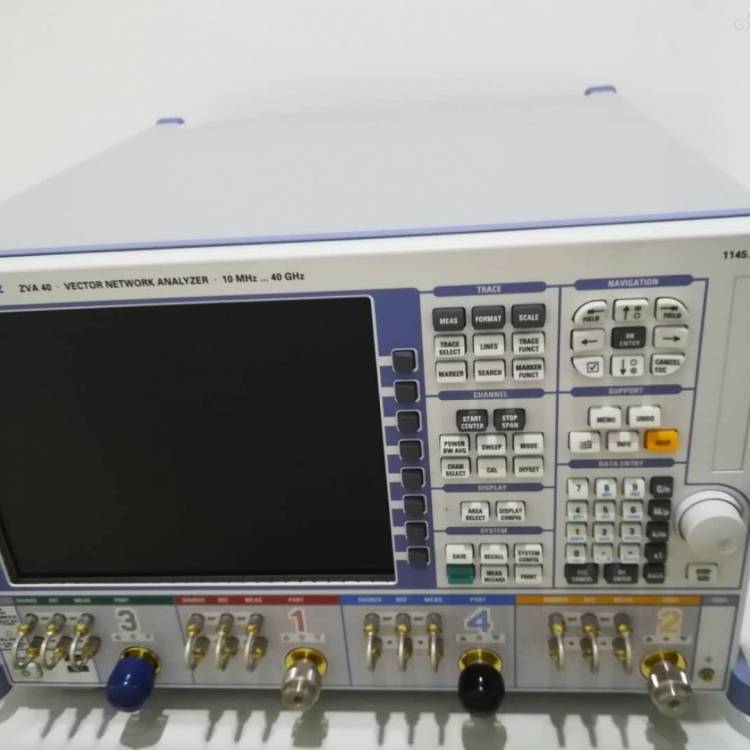

德國羅德與施瓦茨ZVA40網絡分析儀40GHz

附加的功能：
?

頻率范圍：10 MHz 至 40 GHz

每條軌跡的測試點數：1 到 60001

測量帶寬：1 Hz 至 1 MHz（可選：高達 30 MHz）
