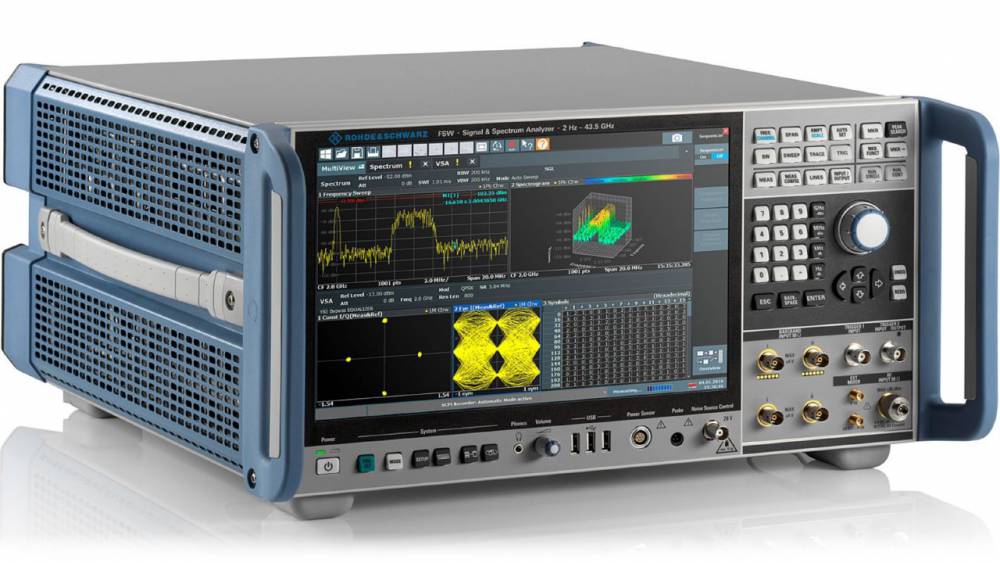

羅德FSW8 矢量信號和頻譜分析儀

羅德FSW8 矢量信號和頻譜分析儀

高性能羅德與施瓦茨 (R&S) FSW8 信號和頻譜分析儀專為方便、準確和快速而設計。其獨特的觸摸屏、直觀的多視圖結果顯示和優化的用戶指南使 R&S FSW8 分析儀的操作高效方便。R&S FSW8 憑借其無與倫比的相位噪聲、無與倫比的雜散測量動態范圍以及即使在低頻下也具有高靈敏度，保證了高精度。高效的測量速率、快速的掃描時間、儀器設置之間的快速切換，使操作快速簡便。

羅德與施瓦茨 FSW8 信號和頻譜分析儀的特性和規格包

R&S FSW8 分析儀的特點：

• 由于 DANL 低，雜散測量具有出色的動態范圍

• 由于集成了高通濾波器，諧波測量變得簡單而準確：

• 即使在低頻下也具有高靈敏度

• 無與倫比的動態范圍高達 1 GHz，具有單獨的接收路徑

• 高達 500 MHz 的分析帶寬

• > 100 dBc 的高無雜散動態范圍

• 大 I/Q 存儲深度，可無縫記錄長信號序列

• 通過優化的用戶指導實現高效操作

• MultiView：多個結果一目了然



• 非常適合測量雷達和通信應用的振蕩器以及分析雷達系統：

• 快速識別和分析雜散發射

• 一鍵測量脈沖參數

• 檢測廣泛的跳頻信號

• 分析短脈沖上升和下降時間

• 識別信號之間的交互

• 多標準無線電分析儀 (MSRA)

• 多標準實時分析儀 (MSRT)

• 高測量速率和快速掃描時間，掃描速率高達 1000 次掃描/秒

• 在儀器設置之間快速切換

• 高效的測量功能加速操作

• 集成支持 R& S NRP-Zxx 功率傳感器

羅德與施瓦茨 FSW8 信號和頻譜分析儀的規格 ：

• 頻率：

• 頻率范圍：2 Hz 至 8 GHz

• 頻率參考老化：1 x 10 -7 /年

• 使用 R&S FSW-B4：3 x 10 -8 /年

• 帶寬：

• 分辨率帶寬：

• 標準濾波器：1 Hz 至 10 MHz

• 使用 R& S FSW-B8：80 MHz

• RRC 過濾器：

• NADC：18 kHz

• TETRA：24.3 kHz

• 3GPP：3.84 兆赫

• 通道濾波器：100 Hz 至 5 MHz

• 視頻濾波器：1 Hz 至 10 MHz

• I/Q 解調帶寬：10 MHz

• 使用 R& S FSW-B28：28 MHz

• 使用 R& S FSW-B40：40 MHz

• 使用 R& S FSW-B80：80 MHz

• 使用 R& S FSW-B160：160 MHz

• 使用 R& S FSW-B320：320 MHz

• 使用 R& S FSW-B500：500 MHz

• 顯示的平均噪音水平 (DANL)：

• 2 GHz：-156 dBm (1 Hz) 典型值

• 使用 R& S FSW-B13：-159 dBm (1 Hz) 典型值

• 8 GHz：-156 dBm (1 Hz) 典型值

• 帶前置放大器的 DANL（帶 R&SFSW-B24）：

• 8 GHz -169 dBm (1 Hz) 典型值

• DANL，帶噪聲消除，前置放大器關閉：-169 dBm (1 Hz) 典型值

• 互調：

• 三階截距 (TOI)：

• f < 1 GHz：+30 dBm（典型值）

• f < 3 GHz：+25 dBm（典型值）

• 8 GHz 至 26 GHz：+17 dBm（典型值）

• WCDMA ACLR 動態范圍：

• 帶噪音消除：88 分貝

• 相位噪聲：

• 從載波偏移 10 kHz：

• 500 MHz 載波：-140 dBc (1 Hz) 典型值

• 1 GHz 載波：-137 dBc (1 Hz) 典型值

• 10 GHz 載波：-128 dBc (1 Hz) 典型值

• 總測量不確定度：8 GHz < .04 dB
