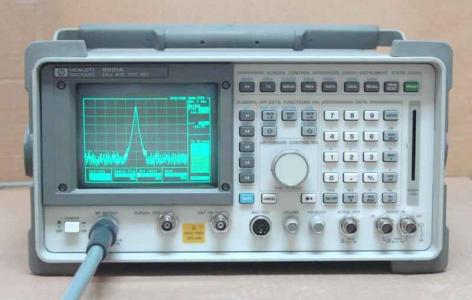

Agilent安捷倫惠普(HP)8921A 綜合測試儀

HP 8921A基站測試裝置8921A租賃綜合測試儀江蘇8921A
HP 8921A基站測試裝置十分輕便，是AMPS及TACS蜂窩區安裝及維護的綜合解決辦法。并可升級為測 試CDPD、CDMA和TDMA系統。HP 8921A把不少于20種功能的儀器裝入一個緊湊的、38磅的裝置中。HP 8921A中的主I-BASIC 控制器運行HP 11807B基站測試軟件，從而使基站的測試和調整步驟完全自動化。自動裝置加上的測量提高了技術人員的效率，從而加速了安裝和維護 的過程。

8921A租賃綜合測試儀江蘇8921A
HP 8921A特性概要AM/FM 信號發生器AM/FM 調制分析儀雙工補償發生器RF功率計RF頻率計/頻率誤差計音頻頻率計和功率計AC/DC 電壓表SINAD/SNR/失真儀兩個可變頻率AF發生器數字示波器內裝IBASIC控制器帶跟蹤發生器的頻譜分析儀鄰近信道功率計高穩定度時基DC電流表GPIB/RS-232/并行遠程接口可升級到TDMA、CDMA、CDPD或PCS測試功能可選蜂窩基站測試軟件可選蜂窩電話測試軟件可選無線接口卡選Ericsson PCM基準升級至新制式8921A租賃綜合測試儀江蘇8921A
HP 8921A除測試模擬的AMPS和TACS基站外，還為您進行數字蜂窩系統所需的測量作好升級的準備，包括：頻譜分析儀HP 8921A頻譜分析儀具有很寬的動態范圍和很高的合成頻率精度，這些特點在以前只有昂貴的獨立頻譜分析儀才能作到。寬動態范圍使HP 8921A在強功率發射機環境中可以定位低電平信號。合成頻率的表示您定位的校正信號有很高的置信度。頻率間距范圍可從寬為1GHz至狹為5kHz，HP 8921A可方便地顯示整個RF頻譜，也可對信號進行縮放。標記功能可顯示任何信號的頻率和幅度。標志移至峰值功能將顯示屏幕上信號的頻率和幅度，只需簡單地擊鍵即可完成。

內置跟蹤發生器HP 8921A 頻譜分析儀還包括一個內置跟蹤發生器，用來調諧基站雙工器。跟蹤發生器的+13dBm功率輸出作為雙工器的模擬輸入。頻譜分析儀的校準電平確保雙工器準確 調節。利用頻譜分析儀的標志功能，在濾波器響應的任何一點都可測量雙工器的抑制度。天線回波損耗可以由HP 8921A跟蹤發生器很快地準確測量。利用跟 蹤發生器，通過一個外接SWR電橋驅動天線，HP 8921A能測量反射功率。用跟蹤發生器可實現其它測量有濾波器、電纜或衰耗器的插入損耗和頻率響應。 跟蹤發生器的校正輸出電平從-137到+7dBm還具備IF至RF變換測量用可變頻率偏置。頻譜分析儀刻度范圍為每格1、2和10dB，且具備歸一化及標 記功能，因此，跟蹤發生器使HP 8921A能適合于所有類型的測量和調整。

自動基站維護對復雜的基站維護，通過HP 8921A內部控制器運行的HP 11807B基站測試軟件，指導用戶進行每步操作。顯示連接圖及需要時予以加亮顯示的關鍵調整點。技術人員能很快學會操作，節省更多時間用于測試。另一種軟件包為HP 11807B選項120，它提供AMPS系統信息，軟件使用HP 8921A搜索并解碼本地控制信道，顯示系統數據，測量主要的發射機參數。

    HP8921A 選 件600、602、603 CDMA/CDPD基站測試系統 HP 8921A的選件600把HP 83205A CDMA蜂窩適配器添加在基站測試裝置 后，可以對CDMA(IS-95A 和 IS-97A)的基站設備進行測試。此系統可產生QPSK/OQPSK 的信號并進行分析。該系統測量每個 Walsh編碼信號的功率、編碼信道定時和相對于導頻的編碼信道相位。HP 83205A CDPD測試選件迅速而準確地測試前向能道發射機和后向通道接收機上的主要射頻參數。CDPD軟件(包括所有CDPD硬件)使發射機、接收機和系統的測試自動化，易于標準化的系統維護，且使測試過程又快又準。

HP 8921A選件600性能概要除具備 HP 8921A所有的標準性能外，并增加了：波形質量ρ、頻率誤差、時間偏移和載波饋漏的測量碼域功率、定時和相位分析平均功率及CDMA信道功率測量帶有數據緩存及IS-95反向鏈路編碼的CDMA QPSK/OQPSK射頻信號源內置校準Eb/No設置的AWGN(附加高斯白噪聲)

HP 83205A CDMA/CDPD蜂窩適配器對 于那些已經擁有HP 8921A的用戶，可以將HP 83205A選件003 CDMA/CDPD蜂窩適配器附加到8921A，使它升級為能完成上述 8921A CDMA/CDPD測試的裝置。注：為具備CDMA測試功能，較老的HP 8921A需要升級。

HP 83204A TDMA/CDPD蜂窩適配器對 于那些已擁有HP 8921A的用戶，可以將HP 83204A選件003 TDMA/CDPD蜂窩適配器附加到HP 8921A，使它升級為能完成基站 設備上的TDMA(IS-136)和CDPD測試的裝置。一旦增加后，上述所有TDMA測試功能都可以用手動操作以及HP 11807B軟件控制獲得。HP 83202A基站連接配件包選件 032 Ericsson RBS 884連接配件包選件 040 Motorola 連接配件包選件 043 AT＆T 連接配件包選件 044 GE 和Nortel 連接配件包

HP 83236B PCS接口HP 83236B PCS 接口將HP 8921A CDMA和TDMA測量功能擴展到國際和美國PCS頻段HP 83236B通過HP-IB從外部控制器或從HP 8921A內部 IBASIC控制器進行控制。HP 83236B硬件可以同現場中已有的HP 8921A系統組合使用。

基站自動維護的HP 11807B軟件按 照制造商建議的維護步驟開發的HP 11807B蜂窩區測試軟件可確保蜂窩區的測試和調整。用HP 8921A和HP 11807B軟件進行標準化系 統維護，增加了系統集成性，加快了測試速度，縮短了維護工作中收發兩用機的脫機時間。所有蜂窩區都采用相同步驟進行一致性測試，因此易于發現問題。

惠普可對下列制造商的產品提供自動測試：*Motorola HDⅡ,HDⅡ/NAMPS、LD系列、TACS、ETACS、 UTACS、EUTACS和MicroPS/NAMPS *GE標準、擴展頻率和小型RCU系列*Ericsson882和882M模擬，Microcell、882D DTRM和883、883M TACS/ETACS和884*Lucent Autoplex系列Ⅱ模擬、LMT Microcell和TDMA/CDMA*Nortel DRU和P系列*Hughes GMH 2000 AMPS 除 了自動維護程序外，HP 1187選件120提供AMPS蜂窩網絡的詳細分析。自動應用場合是使用HP8921A接受機，顯示大量AMPS系統數 據的軟件包。系統可以尋找本地AMPS控制信道和顯示已解碼前向控制信道數據。其它模式解碼后向控制信道數據，跟蹤呼叫，并完成基地和移動臺的測量。

訂貨信息 AMPS/TACS和CDMA蜂窩區測試

8921A租賃綜合測試儀江蘇8921A
HP 8921A 蜂窩區測試裝置選件 011 CCITT加權濾波器選件 020 射頻接口適配器選件 042 Ericsson PCM選件 500 TDMA蜂窩區測試系統選件 502 CDPD MABS蜂窩區測試系統選件 503 TDMA/CDPD MDBS蜂窩區測試系統選件 600 CDMA蜂窩區測試系統選件 602 CDPD MDBS蜂窩區測試系統選件 603 CDMA/CDPD MDBS蜂窩區測試系統HP 83204A TDMA蜂窩適配器HP 83205A CDMA蜂窩適配器HP 83205A PCS接口
