PE 800原子吸收自動進樣器維修實錄

一、前言

        實驗室的重金屬檢測樣品比較多，因此，為了高效，我們常白天消解樣品，讓PE800夜間檢測（白天人在做，晚上機器忙），早晨上班后來整理數據出報告，這樣能大大提高工作效率。

二、異常現象

      一次早晨上班后發現，進樣針嚴重彎曲，出現該現象后，我重新切割針頭，重啟機器，進樣檢測，觀察，一切正常。

      第二天實驗，也正常，這事就擱下了。可是過了幾天，該現象又繼續出現，引起了我的重視，于是將檢測時間調整成白天，安排人員在旁邊注意觀察。終于看到了問題出現的全過程。

三、發現問題

       通過觀察，導致進樣針彎曲的有兩種情形：

       一是在進樣前，進樣針在吸取樣液過程中，樣品盤旋轉不到位，進樣針無法準確插入樣品皿，導致針折彎。

       二是進樣完成后，進樣針在回到洗針槽的過程中，樣品盤右移不到位，導致進樣針卡在樣品盤的邊緣，導致針折彎。

四、原因分析

       該故障涉及了進樣盤的兩種運動，一種是旋轉運動，一種是水平移動，初步考慮是侍服這兩種運動的電機軌道缺少潤滑的原因，畢竟儀器已經使用三年多了，軌道上的油脂可能已風干。

五、維修過程及發現異常

       1. 準備好工具，開始拆除，通過觀察，進樣器有四顆固定螺絲和四顆滑軌螺絲固定，擰下四顆固定螺絲，擰松四顆滑軌螺絲，往側面一推，同時拆除相關管線，即可卸下進樣器。

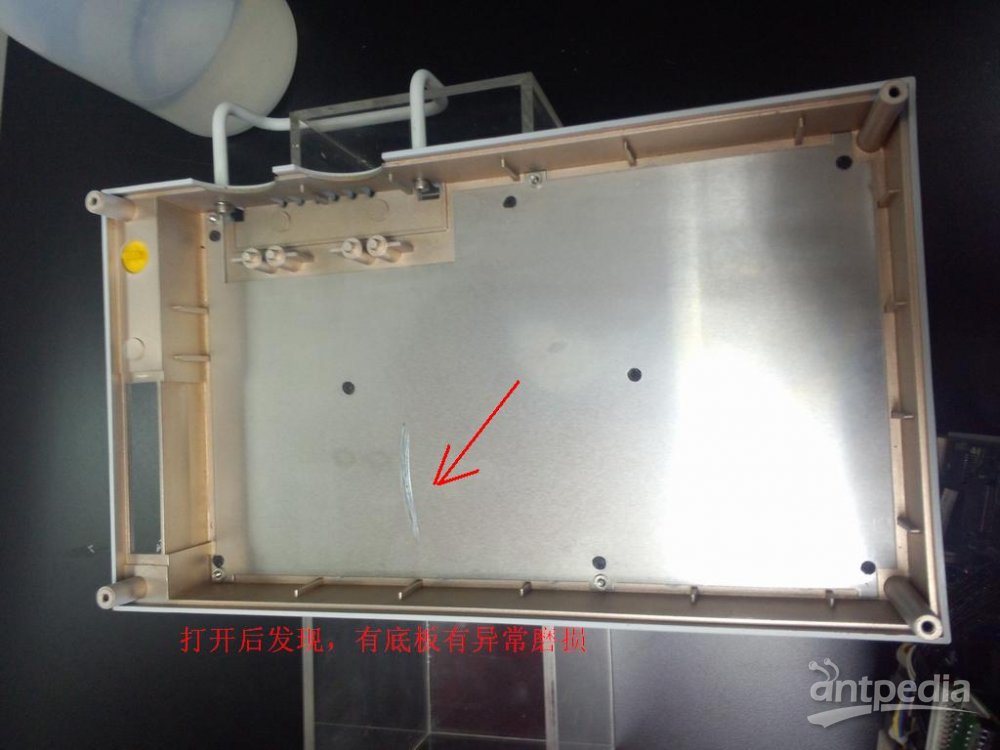

       2. 再打開進樣器四角的固定螺絲，打開進樣器，打開后發現一個異常現象，即進樣器底板出現異常磨損，將表面鍍層都磨去露出了金屬層，可是通過觀察，沒有發現有什么與進樣器底板直接接觸，當時沒有想出原因。

  3. 考慮到電機軌道缺少潤滑，那就趕緊將負責平移和旋轉的兩個部分的軌道和齒輪擦拭干凈，涂上潤滑油脂，這工作很快就完成了。

       4. 大腦又回到剛才的異常磨損問題了，于是又把打開的進樣器仔細看了一下，內部構造不復雜，主要就是幾部電機和軌道，還是沒有什么發現，于是就把各部分往回裝。組裝工作做完后，剛好到下班時間，于是下班。

六、思考

       晚上，睡在床上，進樣器底板異常磨損的情形又出現在腦海里，把底板磨的那么亮，肯定是不停的往復運動才能那樣啊，進樣器里做做水平往復運動的只有進樣盤，但是盤與底板并不接觸啊，到底是什么呢？

       突然腦袋里靈光一閃，會不會是那股排線啊？于是打開手機中拍攝的照片，經過仔細觀察，終于看清了，電線表皮有磨損，電線為黑色，白天拆機，一眼看不出電線磨損。

       終于弄明白了：與底板接觸的是連接兩塊電路板的排線（只是輕微接觸，距離再放寬幾毫米就接觸不到了）電機帶動進樣盤在軌道上移動，同時那股排線也跟著移動，長期往復，才磨出了這樣的光亮。

         第二天早晨一上班，就把進樣器重新拆下，觀察那股排線，排線是一排黑色的細電纜，表皮已出現了磨損，不過仔細觀察后，未發現有銅線裸露，唉，幸虧發現的及時啊。

          本想將該股排線束起來，使其不與底板接觸，但是排線在電機運轉中存在伸縮運動，如果束起來，可能會影響其運動。

          因此決定用寬透明膠帶貼在底板磨損部位，并在膠帶上滴上些硅油，進一步降低表面摩擦力，使其不產生磨損。

七、維修結果

         軌道潤滑后，再也沒出現歸位不到位問題，同時還排除了一個隱患，這次拆機很值。

八、給PE公司的建議

         希望PE公司關注此問題，將排線縮短點，不要使其接觸底板，避免出現該問題。
