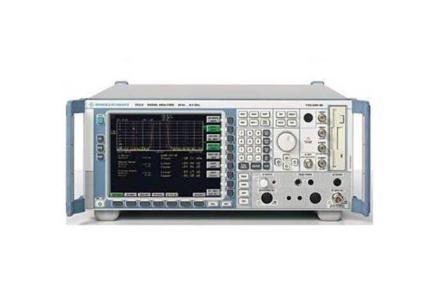

德國RS FSQ8

德國RS FSQ8

FSQ8頻譜分析儀是由深圳市邁凱瑞儀器儀表有限公司現貨銷售德國RS FSQ8，租賃FSQ8，維修FSQ8，校準FSQ8頻譜分析儀

FSQ8頻率到8G，測試功率跟頻率。

FSQ8售前咨詢，FSQ8售后完善

FSQ8簡單介紹：

FSQ8，8G頻譜分析儀，二手FSQ8基于Windows XP嵌入式操作系統

測量結果易于歸檔

支持遠程桌面控制（Remotedesktop）

廣泛的兼容性（支持各種打印機、網絡設置）

提供多種應用固件選件，包括各種通訊標準的碼域、調制域測量，標配16Msample IQ存儲器，

可以擴展705Msample，用于記錄長達好幾秒的信號：

產品型號：FSQ8

產品名稱：信號分析儀

產品品牌：羅德與施瓦茨

提供*的檢波器選擇：

姚紅娟18025363925

Max, Min-,Auto-Peak, Sample, RMS, Average, Quasi-Peak

提供高達100001個點的雜散測量功能：

可以定義每一段的掃描參數

顯示掃描的頻譜結果

可以列出每一段雜散的峰值點

信道/鄰信道/快速鄰信道功率測量：預置各種通訊標準

鄰信道/多載波鄰信道功率測量：可以測量12個鄰信道，支持zui大保持功能

WCDMA鄰信道泄漏功率（ACLR）

動態范圍為84 dB（打開噪聲修正）

4載波情況下為77dB

支持三階互調截斷點（TOI）測量

諧波失真測量

FFT基帶分析

支持互補累積分布函數（CCDF和幅度概率分布函數（APD）測量(Y軸單位可以是%)

評估信號幅度統計特性的功能（例如在340ms內測量106個采樣點）

分辨率帶寬濾波器（RBW）特性：

34種標準濾波器（10Hz到50MHz）

39種信道濾波器（100 Hz 到5 MHz）

根升余弦（RRC）

濾波器(IS-136, TETRA, WCDMA )

標準EMI濾波器

FFT濾波器：1 Hz到30 kHz

5極點濾波器

步進為5dB的衰減器設置

可選配電子衰減器和預放

中頻功率觸發的靈敏度可達-50dBm（指的是混頻器電平）

支持門限觸發（Gated trigger）

提供各種標記點（Marker）選擇：標記點支持相位噪聲、n dB down / n dB up, 峰值表格（Peak list）

內置跟蹤源，支持功率掃描

德國RS FSQ8

FSQ8頻譜分析儀是由深圳市邁凱瑞儀器儀表有限公司現貨銷售德國RS FSQ8，租賃FSQ8，維修FSQ8，校準FSQ8頻譜分析儀

FSQ8頻率到8G，測試功率跟頻率。

FSQ8售前咨詢，FSQ8售后完善

FSQ8簡單介紹：

可以控制外部源

支持通過外部混頻器擴展頻率范圍，并且可以調節偏置支持IQPolar模式（射頻和基帶車是同時進行）

與HP859x/8566/8591E/71100C/71200C/71209C兼容的GPIB指令集

與FSEx/FSIQ兼容的GPIB指令集

支持VXI-11遠程控制

極快速GPIB控制模式下，可以支持列表掃描模式（Listmode）內置以太網接口（100 BaseT）21 cm 彩色SVGA TFT顯示屏

基于Windows XP嵌入式操作系統

測量結果易于歸檔

支持遠程桌面控制（Remotedesktop）

廣泛的兼容性（支持各種打印機、網絡設置）

提供多種應用固件選件，包括各種通訊標準的碼域、調制域測量，標配16Msample IQ存儲器，

主要特征   ：R&S FSQ可以提供120MHz的解調帶寬，同時能提供頻譜儀的動態范圍，是集頻譜儀和矢量信號分析儀功能為一身的儀器。

德國RS FSQ8

FSQ8頻譜分析儀是由深圳市邁凱瑞儀器儀表有限公司現貨銷售德國RS FSQ8，租賃FSQ8，維修FSQ8，校準FSQ8頻譜分析儀

FSQ8頻率到8G，測試功率跟頻率。

FSQ8售前咨詢，FSQ8售后完善

FSQ8簡單介紹：

1）頻率范圍：從20Hz開始，分別到3.6 GHz, 8 GHz, 26.5 GHz,和40 GHz

2）擁有頻譜儀具有的動態范圍

◆ 三階互調截斷點（TOI）：典型值+25 dBm

◆ 1dB壓縮點：典型值+13dBm

◆ WCDMA鄰信道泄漏功率（ACLR），動態范圍為84 dB（打開噪聲修正之后）

3）標配解調帶寬為28MHz（可以擴充到120MHz）

4）IQ存儲容量為16Msample

5）提供多種應用固件選件（包括各種通訊標準的碼域、調制域測量）

◆ Bluetooth?

◆ GSM/EDGE

◆ 3GPP WCDMA

◆ HSDPA

◆ TD-SCDMA

◆ CDMA2000?

◆ 1xEV-DV

◆ 1xEV-DO

◆ WLAN 802.11a/b/g/j

◆ WiMAX 802.16-2004, 802.16e-2005

◆ 通用矢量信號分析功能

產品特性

頻率范圍

◆ FSQ3: 20 Hz to 3.6 GHz

◆ FSQ8: 20 Hz to 8 GHz

◆ FSQ26: 20 Hz to 26.5 GHz

◆ FSQ40: 20 Hz to 40 GHz

射頻性能

◆ 顯示平均本地噪聲：-158 dBm (歸一化到1 Hz)

◆ 相位噪聲：-123 dBc / Hz 在10 kHz偏移處，CF 640 MHz

◆ 相位噪聲：-160 dBc / Hz 在10 kHz偏移處，CF 640 MHz

◆ 三階互調截斷點（TOI）：典型值+25 dBm

◆ 分辨率帶寬：1 Hz 到50 MHz

◆ 1dB壓縮點：典型值+13dBm

◆ WCDMA鄰信道泄漏功率（ACLR）動態范圍為77.5 dB，打開噪聲修正之后可達84 dB 4載波情況下ACLR為77dB（有噪聲修正）

精度

◆ 到3.6GHz的總電平不確定度為0.3dB 相對功率測量

◆ 到-70dB時的線形度誤差小于0.1dB

IQ Downconverter

◆ 中頻A/D轉換的精度為14bit，采樣率81.6MHz（中頻頻率為20.4MHz）

◆ 中頻A/D轉換的精度為8bit，采樣率326.4MHz（加選件FSQ-B72，中頻頻率為404MHz）

◆ 射頻解調帶寬28MHz（可擴展為120MHz）

◆ 無雜散動態范圍SFDR > 80 dB

◆ IQ存儲器容量為2x16M采樣點，通過GIPB或LAN輸出

◆ 采樣率：連續可設置從10KHz到81.6MHz

速度

◆ 頻域掃描時間zui小為2.5ms

◆ 時域掃描時間zui小為1 μs

◆ 遠程控制模式每秒能進行70次測量（包括通過GPIB總線傳輸數據的時間）

提供*的檢波器選擇：

Max, Min-,Auto-Peak, Sample, RMS, Average, Quasi-Peak

提供高達100001個點的雜散測量功能：

可以定義每一段的掃描參數

顯示掃描的頻譜結果

可以列出每一段雜散的峰值點

信道/鄰信道/快速鄰信道功率測量：預置各種通訊標準

鄰信道/多載波鄰信道功率測量：可以測量12個鄰信道，支持zui大保持功能

WCDMA鄰信道泄漏功率（ACLR）

動態范圍為84 dB（打開噪聲修正）

4載波情況下為77dB

支持三階互調截斷點（TOI）測量

諧波失真測量

FFT基帶分析

支持互補累積分布函數（CCDF和幅度概率分布函數（APD）測量(Y軸單位可以是%)

評估信號幅度統計特性的功能（例如在340ms內測量106個采樣點）

分辨率帶寬濾波器（RBW）特性：

34種標準濾波器（10Hz到50MHz）

39種信道濾波器（100 Hz 到5 MHz）

根升余弦（RRC）

濾波器(IS-136, TETRA, WCDMA )

標準EMI濾波器

FFT濾波器：1 Hz到30 kHz

5極點濾波器

步進為5dB的衰減器設置

可選配電子衰減器和預放

中頻功率觸發的靈敏度可達-50dBm（指的是混頻器電平）

支持門限觸發（Gated trigger）

提供各種標記點（Marker）選擇：標記點支持相位噪聲、n dB down / n dB up, 峰值表格（Peak list）

內置跟蹤源，支持功率掃描

可以控制外部源

支持通過外部混頻器擴展頻率范圍，并且可以調節偏置支持IQPolar模式（射頻和基帶車是同時進行）

與HP859x/8566/8591E/71100C/71200C/71209C兼容的GPIB指令集

與FSEx/FSIQ兼容的GPIB指令集

支持VXI-11遠程控制

極快速GPIB控制模式下，可以支持列表掃描模式（Listmode）內置以太網接口（100 BaseT）21 cm 彩色SVGA TFT顯示屏

基于Windows XP嵌入式操作系統
