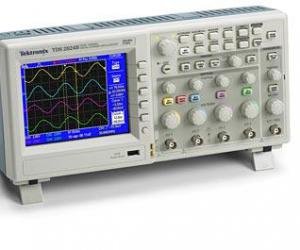

Tektronix TDS2024B

TDS2024B 泰克TDS2024B示波器 回收TDS2024C Tektronix TDS2024B

TDS2024 TDS2024B性能概述：
□ 200M、100MHz、60MHz、40MHz四種帶寬、九種型號，最高采樣速率達2GS/s，詳見技術參數表；
□ 2或4條獨立通道，8位垂直分辨率；
□ 彩色或單色LCD顯示器；
□ 通過前面板USB端口支持可移動數據存儲設備；
□ 通過USB設備端口及OpenChoice和NI SingalExpress PC軟件，無縫連接PC
□ 通過USB設備端口直接打印到所有兼容PictBridge的打印機
□ 高級觸發，包括脈寬觸發和選行視頻觸發
□ 完備的測量系統，11種自動測量功能，可選四種參數實時顯示；
□ 所有型號上標配FFT；
□ 菜單模式的 "AutoSet" 功能，讓自動設置也可選，操作更加簡便；
□ 可靠的探頭校驗向導；
□ 多種語種界面支持，多語種上、下文相關幫助；
□ 輕巧、便攜的物理特性；
□ 終身有限保修

應用行業
□ 設計和調試；
□ 教育和培訓；
□ 制造測試和質量控制；
□ 服務和維修。TDS1001BTDS1002BTDS1012BTDS2002BTDS2004BTDS2012BTDS2014BTDS2022BTDS2024B帶 寬40MHz60 MHz100 MHz60 MHz60 MHz100 MHz100 MHz200 MHz200 MHz通 道222242424每條通道采樣率500MS/s1.0GS/s1.0 GS/s1.0 GS/s1.0 GS/s1.0 GS/s1.0 GS/s1.0 GS/s1.0 GS/s外部觸發輸入所有型號上都包括垂直分辨率8 位 (所有型號)垂直靈敏度 (/div)所有型號上2mV-5V/div，支持校準精調最大記錄長度2.5K 點 (所有型號)DC垂直精確度±3% (所有型號)垂直縮放垂直擴展或折疊活動的波形或停止的波形最大輸入電壓(1МΩ)300 VRMS CAT II；在超過100KHz時額定值以20dB/10Hz下降，在3MHz時為13V峰峰值 AC位置范圍2mV～200mV/diV時，±2V；>200mV～5V/div時，±50V帶寬BW 限制器20 MHz輸入阻抗1MΩ//20pF輸入耦合AC, DC, GND (所有型號)時基范圍 (/div)5 ns～50s/div5 ns～50s/div5 ns～50s/div5 ns～50s/div5 ns～50s/div2.5 ns～50s/div2.5 ns～50s/div時基精度50ppm水平縮放水平擴展或折疊活動的波形或停止的波形I/O接口USB端口所有型號上都包括：2個USB2.0端口
前面板的主機USB端口支持USB閃存驅動器
儀器背面的USB設備端口支持連接PC及兼容所有的PictBridge打印機GPIB可選非易失性存儲器參考波形顯示（2）個2.5K點參考波形沒有USB閃存驅動器時的波形存儲（2）個2.5K點（2）個2.5K點（2）個2.5K點（2）個2.5K點（4）個2.5K點（2）個2.5K點（4）個2.5K點（2）個2.5K點（4）個2.5K點帶有USB閃存驅動器的波形存儲每8MB96個以上參考波形沒有USB閃存驅動器時的設置10個前面板設置帶有USB閃存驅動器時的設置每8MB4000個以上前面板設置水平縮放水平擴展或折疊活動的波形或停止的波形帶有USB閃存驅動器的屏幕圖每8MB128個以上屏幕圖（圖像數量取決于選擇的格式）帶有USB閃存驅動器時全部保存每8MB12個以上的全部保存操作
一個全部保存操作會創建3-9個文件（設置、圖像、外加顯示的每個波形一個文件）

TDS2024B
